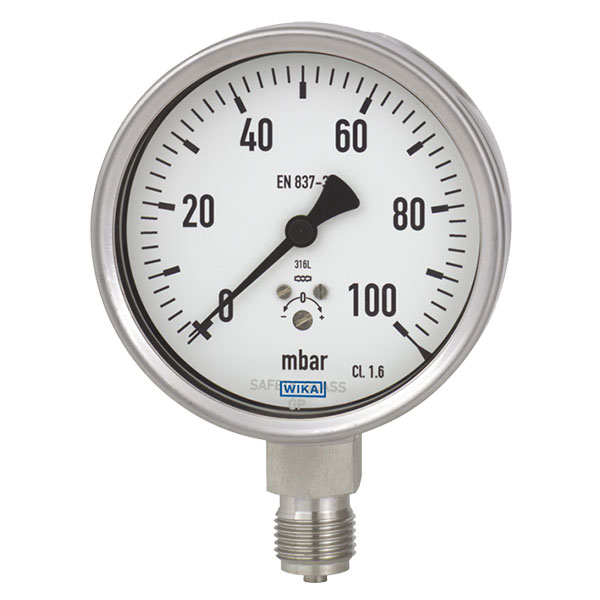

گیج فشار ویکا مدل ۶۳۳.۵۰ در اندازه‌های ۶،۱۰ و ۱۶ سانت با کلاس دقت ۱.۶ تولید می‌شود. کاربرد این گیج کپسولی بدلیل دقت بالا، در سنجش فشارهای بسیار پایین (میلی‌بار) است. جنس بدنه، کانکشن، حسگر کپسول و قطعات متحرک داخلی از آلیاژ استنلس استیل بوده و آنها را گیج فشار تمام استیل می‌نامند.
محصولات مرتبط
گیج فشار کپسولی و میلی‌باری مدل ۶۳۲.۵۰
گیج فشار ویکا مدل ۶۳۲.۵۰ و ۶۳۳.۵۰ در اندازه‌های ۶،۱۰ و ۱۶ سانت با کلاس دقت ۱.۶ تولید می‌شود. کاربرد این گیج کپسولی بدلیل دقت بالا، در سنجش فشارهای بسیار پایین (میلی‌بار) است. جنس بدنه، کانکشن، حسگر کپسول و قطعات متحرک داخلی از آلیاژ استنلس استیل بوده و آنها را گیج فشار تمام استیل می‌نامند.
ویژگی های اصلی
- سنجش فشار پایین از ۰ تا ۲.۵ میلی‌بار
- سایز صفحه: ۶، ۱۰ و ۱۶ سانتی‌متر
- تمام قطعات استنلس استیل
- قابلیت Zero Adjustable در جلوی گیج
- مکانیزم عملکرد: کپسول
- توضیحات
- مشخصات فنی
- نظرات
توضیحات
گیج فشار ویکا مدل ۶۳۲.۵۰ و ۶۳۳.۵۰ در اندازه‌های ۶،۱۰ و ۱۶ سانت با کلاس دقت ۱.۶ تولید می‌شود. کاربرد این گیج کپسولی بدلیل دقت بالا، در سنجش فشارهای بسیار پایین (میلی‌بار) است. جنس بدنه، کانکشن، حسگر کپسول و قطعات متحرک داخلی از آلیاژ استنلس استیل بوده و آنها را گیج فشار تمام استیل می‌نامند.
گیج فشار ویکا مدل 632.50 و 633.50 با گواهی IP54 و 633.50 با گواهی IP65 تولید می‌شوند. بر طبق استاندارد EN 837-3 طراحی شده و همچنین امکان دریافت گواهی ضدانفجار ATEX در این سری از فشار سنج ویکا فراهم می‌باشد. صفحه رویی گیج از شیشه لمینت بوده که در مدل‌های روغنی با یکی از مواد (پلی‌کربنات یا پلاستیک) قابل تعویض است. جنس صفحه و عقربه آنها از آلومینیوم بوده و قابلیت تنظیم و تصحیح نقطه صفر اندازه‌گیری (Zero Adjustable) بر روی آنها فراهم است.
این مدل را می‌توان معروف‌ترین و پر استفاده ترین ، انواع پرشر گیج برای سنجش فشارهای ضعیف با دقت فراوان نام برد
کاربردها:
- قابل استفاده در مواجه با سیالات خورنده، ویسکوز و متبلور
- صنایع شیمیایی، پتروشیمی، مهندسی و تولید برق، بایوتکنولوژی، داروسازی و ماشین‌آلات صنعتی
پورت (سوکت) فشار در گیج فشار ویکا مدل ۶۳۲.۵۰ و ۶۳۳.۵۰ :
کانکشن فشار از آلیاژ استنلس استیل 316L بوده و از انواع اتصالات LM (پایین) ، LBM (از پشت و پایین) و CBM (از پشت و وسط) پشتیبانی کرده و با استفاده از اتصال فلنج یا براکت قابل نصب می‌باشند. (لازم بذکر است، امکان اتصال LBM تنها در مدل 633.50 در سایزهای 10 و 16 سانت آن وجود دارد)
سایز کانکشن با توجه به سایز صفحه متفاوت می‌باشد:
- در اندازه 63 میلی‌متر : G ¼ B ، SW14
- در سایزهای 100 و 160 میلی‌متر : G ½ B ، SW22
محدوده اندازه‌گیری فشار:
محدوده اندازه‌گیری این مدل با توجه به اندازه صفحه به شرح زیر می‌باشد:
- در سایز ۶۳ میلی‌متر : از ۰ تا ۴۰ میلی‌بار الی ۰ تا ۶۰۰ میلی‌بار
- در اندازه ۱۰۰ میلی‌متر : از ۰ تا ۱۶ میلی‌بار الی ۰ تا ۶۰۰ میلی‌بار
- در سایز ۱۶۰ میلی‌متر : از ۰ تا ۲.۵ میلی‌بار الی ۰ تا ۶۰۰ میلی‌بار
- (همچنین محدوده خلاء را نیز پوشش می‌دهند)
قابلیت سفارش صفحه نشانگر گیج بصورت دورنج (Dual Scale) و تک‌رنج (Single Scale) امکان‌پذیر می‌باشد.
