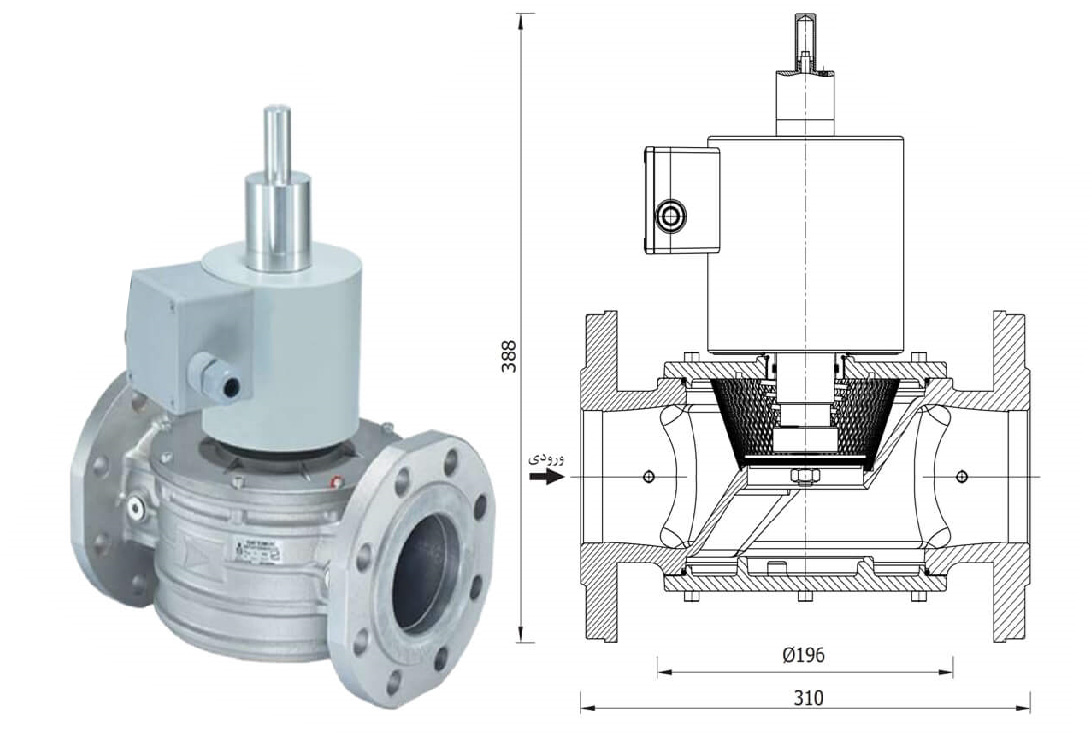

شیر برقی گاز ستاک ۴ اینچ DN100 تدریجی

در تجهیزاتی که از سوخت گاز استفاده می کنند مانند انواع مشعل، همواره خطر انفجار بسیار بالاست. برای مثال در مشعل موتورخانه برای تشکیل شعله از یک جرقه زن با ولتاژ بسیار بالا استفاده می کنند که در صورت عدم رعایت ایمنی، می تواند باعث انفجار شود، بنابراین جهت بالابردن ضریب اطمینان عملکرد از انواع شیر برقی پیلوت، شیر برقی گاز تدریجی و انواع ایمنی در مسیر سوخت مشعل استفاده می کنند.

عوامل خرابی های شیر برقی :

تراز نبودن مسیر و عدم روان کاری که مانع جابجایی و انتقال سیال می شود.

عدم استفاده از ولتاژ مناسب

داغ شدن شیربرقی و تکرار زیاد قطع و وصل جریال سیال

نشت شیر برقی بابت عوامل : جرم، آشغال، پارگی آب بند ها، نامناسب بودن روان کار، گرما و رطوبت

در خط گاز مشعل های بزرگ معمولا بیشتر از 1000000 کیلوگالری 2 عدد شیر برقی گاز نصب می‌شود شیر برقی گاز اول شیر برقی گاز تکضرب نام دارد و شیر برقی گاز دوم شیر برقی گاز تدریجی است.

شیر برقی تکضرب در ابتدای مسیر گاز قرار گرفته و به محض عملکرد پرش سویچ دیگ بخار یا اکوستات دیگ آبگرم برق شده و مسیر گاز به طرف شیر برقی گاز تدریجی را باز می کند. این شیر به عنوان شیر برقی گاز ایمنی می باشد تا اگر شیر برقی گاز تدریجی نشتی برقی گاز داشته باشد این شیر حداکثر ابندی را داشته باشد.

در دیگ های بخار کنترلی بنام LDU هست که فقط نشتی شیرهای برقی گاز را توسط پرش سویچ گاز تست گرده بعد از کامل شدن فرمان‌ های پرشر سویچ قبل از شیر برقی تک ضرب و پرش سویچ میانی (دو شیر برقی گاز) و پرش سویچ بعد از شیر برقی تدریجی کنترلر LDU فرمان روشن شدن مشعل را صادر می‌کند (بدون نشتی شیرهای برقی گاز ) اما شیر برقی گاز تدریجی در داخل کوره دیگ بعلت محدود بودن فضا باید شعله تدریجی تشکیل شود و در صورت عملکرد پرش سویچ یا اکوستات یا کنترل سطح پایین آب باید مسیر گاز را در عرض یک ثانیه ببندد وظیفه این عمل به شیر برقی تدریجی واگذار شده است. و هم چنین با شیر برقی گاز تدریجی می‌توان طول شعله و استارت شعله در دیگ را نیز تنظیم کرد.
