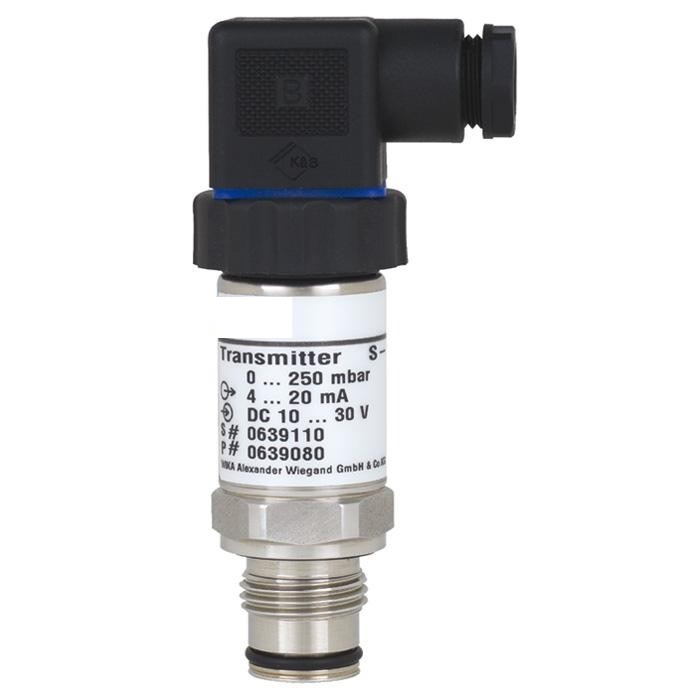

ترانسمیتر فشار یا «پرشر ترانسمیتر» (Pressure Transmitter)، وسیله‌ای است که به منظور دریافت، تبدیل و ارسال سیگنال‌های معرف فشار در سیستم‌های انتقال سیالات مورد استفاده قرار می‌گیرد. این وسیله علاوه بر تعیین فشار سیالات مختلف نظیر گاز، مایع، هوا و روغن، امکان اندازه‌گیری دیگر کمیت‌های مهم صنعتی مانند جریان، سطح، چگالی، وزن و دما را فراهم می‌کند.
- عوامل متعددی همچون رنج بالای تحمل دما و رنج گسترده فشار باعث شده تا ترانسمیتر فشار مدل S10 WIKA از کاربردهای متنوعی در صنعت برخوردار باشد. از آن جمله است : صنایع شیمیائی، صنایع نفت و گاز، صنایع غذایی و دارویی، تجهیزات آزمایشگاهی و…
کاربردهای اصلی:
صنایع شیمیایی : به دلیل مقاومت بالای S-10 در برابر سیالات خورنده و شیمیائی , شرایط محیطی سخت این ترنسمیتر مناسب برای استفاده در صنایع شیمیائی صنایع غذایی و دارویی است
ماشین‌سازی :استفاده از S-10 در سیستم‌های هیدرولیکی و پنوماتیکی، نظارت و کنترل فشار در اجزای مختلف ماشین‌آلات صنعتی همچون دستگاه‌های پرس، قالب‌گیری، و تجهیزات CNC، جک های هیدرولیک و…
سیستم‌های برودتی: به دلیل گستردگی رنج تحمل دما در ترنسمیتر s-10 ، بخصوص در دماهای پایین و منفی صفر، این سنسور برای سیستمهایی که سیالاتشان دماهای پایین دارند یا در مکانهای سردسیر مورد استفاده هستند گزینه بسیار مناسبی است.
پمپ‌ها و کمپرسورها: به سبب مقاومت بالا در برابر شوک ها و لرزش و جهت جلوگیری از نوسانات فشار و افزایش عمر تجهیزاتی مانند انواع پمپ ها و کمپرسورها از جمله پمپ های خلا و کمپرسوئرهای فشار بالا و نظارت بر فشار خروجی آنها
سیستم‌های هیدرولیک و پنوماتیک: به دلیل سرعت پاسخگویی بسیار بالای سنسور، نظارت و کنترل فشار در سیستم‌های جک هیدرولیک یا خطوط انتقال نیرو با فشار متغیر و تنظیم فشار در مدارهای هوای فشرده بکار می رود.
خصوصیات الکتریکی سنسور فشار ویکا S10
تغذیه الکتریکی سنسور با خروجی 4…20 mA: 10…30VDC
مصرف جریان سنسور با خروجی 4…20 mA :حداکثر 25 میلی‌آمپر
مصرف جریان سنسور با خروجی 0…10VDC :8 میلی‌آمپر
سیمبندی سنسور
سیمبندی ترانسمیتر فشار سری S-10 با اتصال کانکتور 90 درجه به صورت زیر می باشد.
خصوصیات الکتریکی سنسور فشار ویکا S10
خصوصیات الکتریکی سنسور فشار ویکا S10
ابعاد کانکتور برقی سنسور فشار S-10 و سوکت مربوط به آن در شکل زیر نمایش داده شده است
خصوصیات الکتریکی سنسور فشار ویکا S10-2
مشخصات
پارامتر سنسور A10 سنسور S10
رنج دما محیط 0-80°C -20…80°C
رنج دما سیال 0-80°C -30…100°C
رنج دما نگهداری -20…70°C -40…100°C
سایز اتصال 1/4 NPT 1/2 NPT
دقت 0.5% 0.25%,0.5%
مقاومت شوک 500g 1000 g
مقاومت لرزش 10g 20 g
پاسخ زمانی 4ms˃ 1ms˃
